本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

汽油带发变频电动发电装置配电盘箱的角色： 1、有效的分配权能耗。 2、方便快捷对电路原理的启闭工作。 3、有较高的安全性高卫生防护平衡等级，能正确性的信息显示线路的导通的情况。

项目名称：656KW柴油密度发电量热泵机组单机配电箱主要元件明细清单
配电设备箱注意元器件明细单
编号	品牌	款型样式	计量单位	数目	厂
1	塑壳短路器	NXM-1250S/3300 1250A	台	1	正泰
2	生产发交流电动机柜的控制器接线图	HGM6110	只	1	众智
3	电站机钻速掌握器	C2002	只	1	孚创
4	直流电电原接口	DC24V	只	1	众智
5	中型正中间继小家电	HH54P    DC24V	只	2	正泰
6	中型正中间继家电	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	按钮	LA37-11X/2黑	只	1	国优
9	融断器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅助材料		台	2	国优

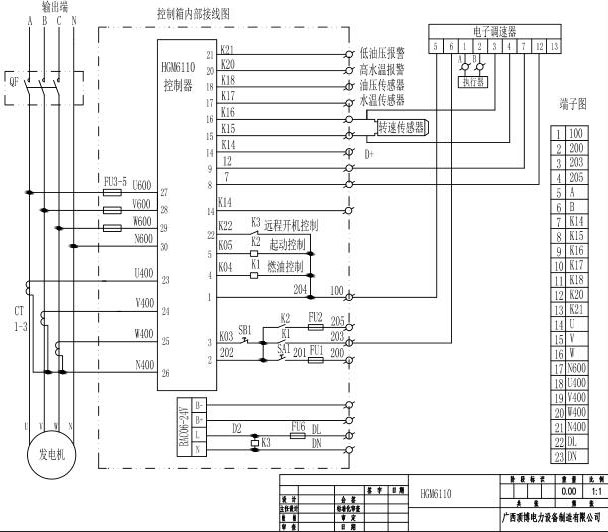

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.keerd.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
