今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

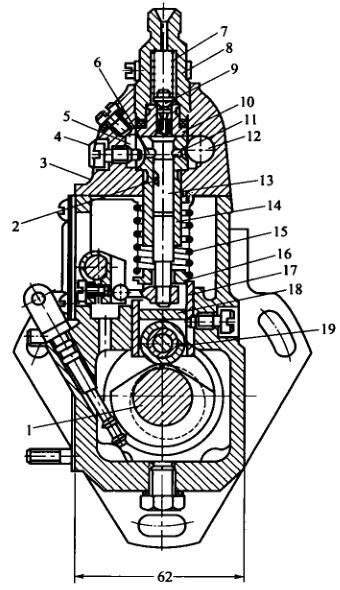

   I号喷油泵的分泵构造图

1-油田软管连接管; 2-皮肤油多阀; 3-皮肤油多高压闸阀; 4,14-进油螺丝; 5-套简; 6-液压泵; 7-液压泵弹黄; 8-油门拉杠;  9-调准臂; 10-气缸轴; 11-统一接盘; 12-输油管道管线泵弯矩轮; 13-输油管道管线泵; 15-放油螺塞; 16-手油阀;  17-控制盘; 18-从动盘; 19-结构件; 20-滑套; 21-校零弹黄; 22-剩余油量修改螺丝; 23-怠速限位开关开关螺丝; 24-速度限位开关开关螺丝; 25-调节手柄; 26-调节弹黄; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚轴体前壳的包括用途是绝对质量提供的油刚开端无时无刻的精准无误性，比于多缸发动机机来，还需绝对质量各缸提供的油无时无刻的不符性。起绝对质量反应的脏器是滚轴下面到调正水泥垫块上三视图的的宽度H。当喷液压油泵气缸轴伞轮齿与曲轴伞轮齿比地址一些时，H越大，注塞泵取消进油孔的无时无刻太早，提供的油刚开端无时无刻也太早。后者，H越小，提供的油刚开端无时无刻越延长。由于要通过开发和应力测试来定比较好的滚轴体操作的宽度H，以绝对质量提供的油刚开端无时无刻的精准无误性。

1-轴承轴; 2-液压泵斜槽; 3-泵盖; 4-wifi定位内六角螺丝; 5-回油道; 6-回油孔; 7-很油阀气扭簧; 8-很油阀紧座;  9-很油阀; 10-很油高压闸阀; 11-进油孔; 12-进油道; 13-液压泵; 14-液压泵套简;  15一液压泵气扭簧; 16-气扭簧座; 17-挺柱体:; 18-保护层垫块; 19-压轮

  我们对多缸机，各分泵的H值应一样。优化保护层混凝土垫块在喷高压油泵出货时均已调好，不要轻易调换。保护层混凝土垫块是用耐磨涂层素材制得齐头并进行热处里以延长强度，从而选用中不要摩擦。如长时刻选用后摩擦较多，可换面选用。

  喷汽真空泵泵体分左右侧2个分，喷汽真空泵上体在连接注塞泵偶件及油多阀偶件，阴道在连接凸轮轴轴、滚轴体和输汽真空泵等。泵体前侧中西部打有检视窗孔，无误检测和优化喷容量。底端有检视汽车机油面的检视孔。喷汽真空泵上体含有眼前这条油道，与各注塞泵套筒室外的椭圆形油槽相联。椭圆形油槽则与注塞泵套筒上的进、回油孔相联。由输汽真空泵供来的舒张压油能够进进气软管连接管连接管开始到油道中。油道中的汽油密度发动机压力差由装在回进气软管连接管连接管内的回油阀把握，一特殊要求稳定在5～10kPa领域内。液压过低，在注塞泵下降时，汽油密度发动机难以十分迅速能够进油孔开始到注塞泵上半部油腔。当容量过重而使液压上升时，多此一举的汽油密度发动机会顶开回油阀流入量汽油密度发动机细滤器中。
